Mobile, polyvalent et précis: ATOS Q est prêt pour votre atelier.
Conçu comme un scanner 3D flexible pour les tâches de mesure
et d’inspection complexes, il répond aux exigences métrologiques
élevées de nombreuses industries. En combinaison avec GOM
Inspect Suite, il s’agit d’un système de mesure 3D optique
rapide, compact et simple à utiliser avec un véritable ADN ATOS.
ATOS Q fournit des résultats de mesure entièrement traçables, même dans des conditions difficiles. Les systèmes optiques et électroniques du scanner robuste sont étanches à la poussière et aux éclaboussures, ce qui le rend parfaitement adapté pour faire passer un projet de la salle de mesure à la production.
ATOS Q acquière des informations de qualité rapidement et avec un haut degré de détail. Avec son principe de triple balayage et son égaliseur de lumière bleue, il améliore la qualité de votre produit, en fournissant des modèles numériques précis et des données 3D détaillées pour une analyse complète de la qualité.
ATOS Q impressionne par son traitement rapide des données. Il permet une projection de franges à grande vitesse et fournit des informations de haute qualité en un temps de mesure réduit.
Les ports industriels avec câbles en fibre optique et connexions enfichables robustes permettent un débit de données élevé.
Le capteur ATOS Q compact est très polyvalent : il gère des tâches de mesure et
d’inspection complexes en mode manuel et semi-automatique ou entièrement automatisé.

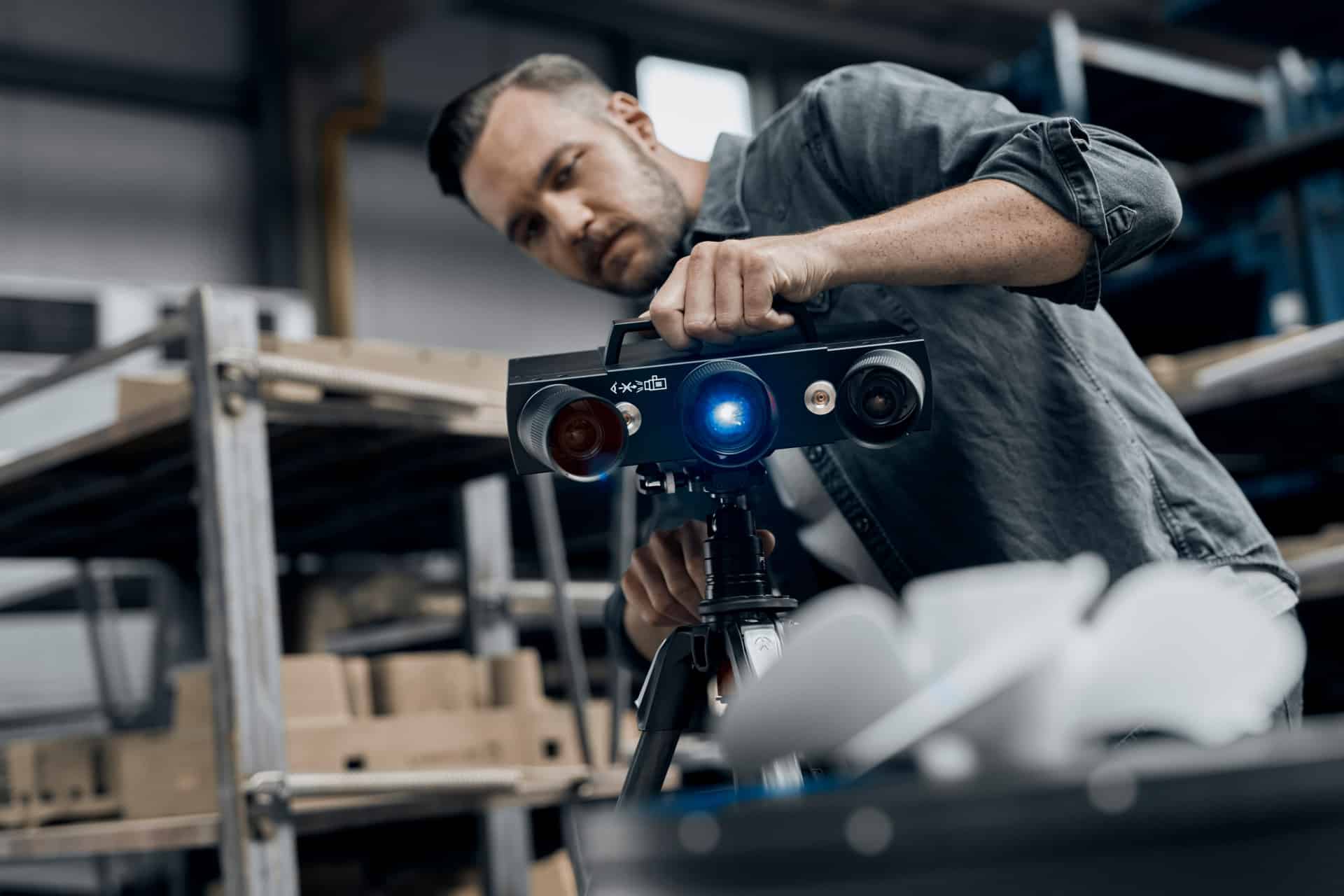

En raison de son poids de seulement 4 kg et de sa conception compacte, ATOS Q peut être facilement déplacé. Monté sur un trépied, il est adapté à la salle de
mesure et à une utilisation mobile en production.

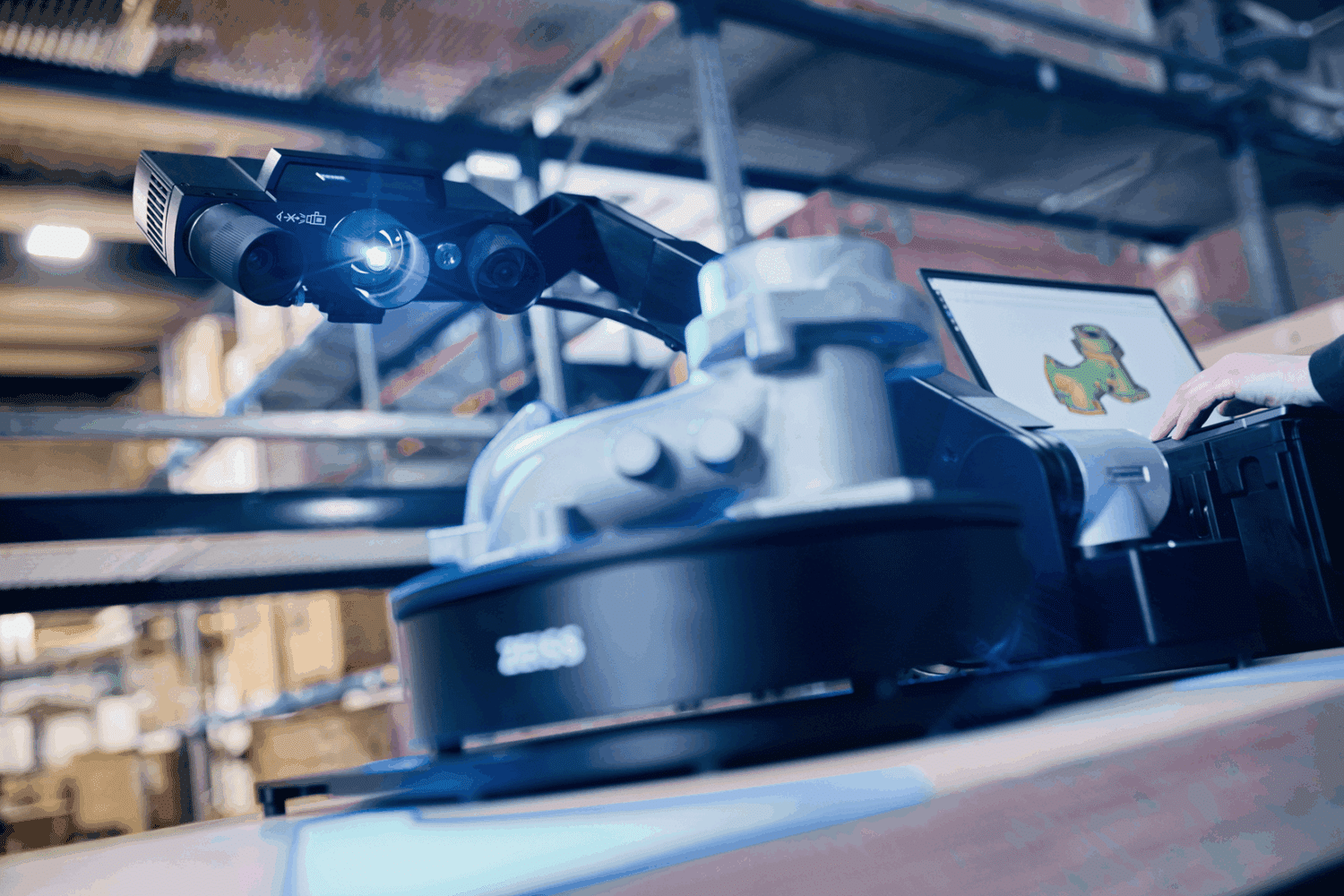

En combinaison avec un trépied ou un support de bureau et la table de numérisation rotative GOM ROT 350 motorisée, ATOS Q peut également être utilisé en fonctionnement semi-automatisé.
ATOS Q est également disponible en tant que système entièrement automatisé pour le contrôle qualité en série avec un débit élevé, dans une ScanBox ATOS ou avec
GOM ScanCobot.
Les objectifs interchangeables d’ATOS Q assurent des mesures de haute précision de pièces de petites et moyennes tailles. Le passage du plus petit au plus grand volume de mesure est facile grâce à la position fixe de la caméra.
ATOS Q assure la qualité
Le scanner 3D ATOS Q est disponible en les versions 12M et 8M. Les capteurs capturent jusqu’à 2 × 12 millions ou 2 × 8 millions de points de coordonnées pendant le balayage. La précision, la résolution et la taille de la zone de mesure sont librement définissables.
Source de lumière LED
Aire de mesures (mm²) 100 x 70 – 500 x 370
Distance de travail (mm) 490
Poids approx. 4 kg
Dimensions approx. 340 mm x 240 mm x 83 mm
Longueur de câbles 10 m de câbles en fibre optique
Système d’exploitation Windows 10
Volumes de mesures 100, 170, 270, 350, 500
ATOS Q 8M
Scans par points 8 million
Distance entre les points (mm) 0.04 – 0.15
ATOS Q 12M
Scans par points 12 million
Distance entre les points (mm) 0.03 – 0.12
